三坐标测量中关于轮廓度的分析

发布时间:2022-05-13 点击数:

在三坐标测量仪中轮廓度的测量也是常见的测量问题。为了更多好的让您了解轮廓度的测量情况,雷顿数控测量分析一下轮廓度的测量操作步骤:

  1、先按曲线扫描的操作步骤在CAD 模型上进行曲线或者曲面扫描。此果,要注意进行扫描时,设定“理论值方法”为“查找标称值”;

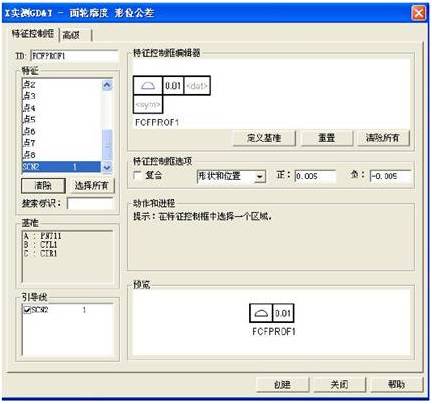

  2、在三坐标的测量软件中,打开“轮廓度”评价菜单,如图:


三坐标测量机中轮廓度的评价

  3、在测量中,选择扫描的特征元素“SCN2”。

  4、在“特征控制框选项”设定 “仅形状”即仅考虑其形状误差,不考虑其位置误差,还是“形状和位置”。

  5、根据以上内容,再设定“公差”。

  6、在“高级”页面中设定“分析”选项。

  7、最后再点击“创建”完成轮廓度的评价。
